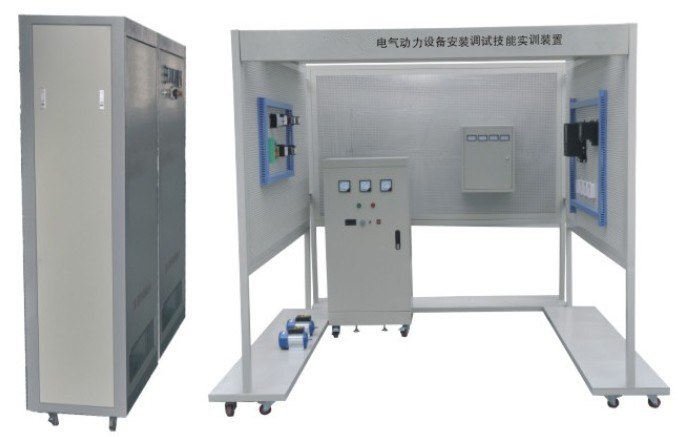

TYDQ-05電氣動力設備安裝調試技能實訓裝置

TYDQ-05電氣動力設備安裝調試技能實訓裝置
  • 名稱:TYDQ-05電氣動力設備安裝調試技能實訓裝置
  • 型號 : TYDQ-05電氣動力設備安裝調試技能實訓裝置
  • 立即咨詢 : 0

歡迎訪問本公司網站,本公司的實驗實訓設備,產品齊全,質量保證,上門安裝調試、現場培訓,免費保修三年、終身維護,本系列產品有:工廠供電技術實訓裝置、電力系統微機線路保護實訓裝置、安全用電實訓裝置供配電仿真實訓系統、電氣安裝與維修實訓考核裝置、內線安裝工實訓裝置、電氣安裝與維修實訓考核裝置、農村家用供電線路裝調實訓裝置等歡迎新老用戶來公司實地考察、指導與交流,以下是本頁產品簡介,如需詢價或?qū)嶒?yàn)室建設方案,請聯系我們。

詳細描述


一、特 點:該實訓設備在結構上以建筑模型.二次接線及室內布線室等典型結構)為基礎,由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工,包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器

二、技術性能
1. 輸入電壓:三相四線~380V±10% 50Hz
2. 工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m
3. 裝置容量:<6kVA
四、裝置配備
1. 交直流電源、電氣設備配備
(1) 電源部分
三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電,采用380V市電來模擬10kV電網進線電壓。
提供220V(0.5A)勵磁電源及0~250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組,并設有直流數顯電壓表及切換開關。
設有10KV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2) 配備一根1kV低壓電纜線用于電纜敷設實訓,配備一套戶外型電纜終端附件和一套內型電纜
終端附件,用于低壓電纜終端制作訓練。
(3) 配備電纜支架一組,用于電纜敷設訓練。
(4) 配備一臺5kVA干式變壓器,用于變壓器安裝實訓。
(5) 配備一套小型配電箱用于二次接線布線操作,配電箱上設有一只電壓表和三只電流表。
(6) 配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作。
(7) 配備350W直流電機一臺。
(8) 配備1.1kW三相鼠籠式異步電動機一臺。
(9) 配備硬質導線,用于室內布線。
(10) 配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓。
2. 儀器工具
配有電工常用工具2套 (含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等),電烙鐵1把,卷尺1把,鉗形電流表1只,500V等級兆歐表1只,數字萬用表1只。
五、實訓項目
(一)電纜線路的施工
1.電纜的耐壓測試和絕緣檢測
2.電纜支架的安裝
3.電纜的敷設
4.電纜的戶外式終端制作
5.電纜的戶內式終端制作
(二)變配電設備的安裝
1.變壓器的安裝
2.變壓器的接線及檢測
3.配電箱的安裝
4.斷路器的安裝
5.配電箱的接線
6.電氣二次接線
7.線管的敷設及布線
(三)電動機的安裝
1.電動機的絕緣測試
2.電機的就位安裝
3.電機的首末端判別
4.電機機組的安裝
5.電機控制回路元器件的安裝
6.電機的接線與運行
