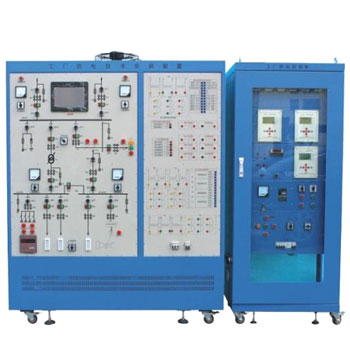

TYGD-01型工廠供電技術實訓裝置"是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎(高級工適用)》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研制生產的。主要對教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數宇電秒表及開關元器件工作特性和接線原理的理解和掌握。
　一、TYGD-01型工廠供電技術實訓裝置-特點
　　1、實用性強
　　本裝置根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程應用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學生在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。
　　2、綜臺性強
　　本裝置綜合了與工廠供電相關的微機線路保護，微機電動機保護，備自投和無功補償?shù)裙δ?。采用的是工業現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。
　　3、先進性
　　本裝置綜合微機繼電保護、工業觸摸屏和PLC等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。

　二、TYGD-01型工廠供電技術實訓裝置-技術性能
　　1、輸入電源：三相四線AC 380V±10% 50±2%Hz
　　2、整機容量：≤ 3kVA
　　3、實訓臺采用鐵質亞光密紋噴塑，鋁質面板(凹字爛板工藝技術)
　　4、臺體尺寸：1780mm×1800mm×740mm
　　5、RS-485和以太網兩種通訊接口;標準MODBUS通訊協議
　　6、微機保護裝置測量元件精度：刻度誤差：不大于1%;測量電流：0.2級;母線電壓：0.2級;輸出精度：0.2級;頻率：0.01Hz;P、Q、COSФ;0.5級;通訊分辨率：不大于1ms
　　溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TYGD-01型工廠供電技術實訓裝置貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TYGD-01型工廠供電技術實訓裝置;
　　2.設備質保：騰育將為各采購單位提供TYGD-01型工廠供電技術實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修;
　　3.設備退換貨：各采購單位單方面原因?qū)е碌腡YGD-01型工廠供電技術實訓裝置選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受;
　　4.設備貨期：TYGD-01型工廠供電技術實訓裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系;
　　5.如采購單位對TYGD-01型工廠供電技術實訓裝置有任何疑問或想了解更多供配電系統實訓裝置系列請致電：021-62278396,由本公司專業技術人員為您解答相關技術咨詢。
