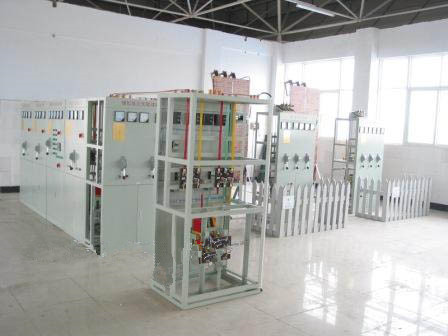

智能配電實驗系統由智能配電成套設備和計算機監控系統構成，包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統先進的智能配電設備，并與計算機監控系統構成供配電智能監控系統。

一、TY-GPD2C型智能配電技術實驗系統構成：
1.進線柜
主要包括智能萬能式斷路器斷路器、電流互感器，電流表、功率表、功率因數表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線等。
2.計量柜
    主要包括刀開關、母排、電流互感器3只、電壓表、三相智能表、有功、無功電度表、熔斷器、接線端子、試驗端子、母線夾、二次線等。其功率表輸入電流范圍0~20A，輸入電壓范圍0~500V。工業標準封裝，由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3～1.0，電壓電流量程為450V和20A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。配置LABVIEW系統監控軟件。
3.電容補償柜
    主要包括QSA刀開關、斷路器、接觸器、3相電力電容器、避雷器3只、智能自動無功補償控制器、電流互感器、電流表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線。提供電能質量分析控制裝置，完成諧波、功率因數等分析與控制，采用DSP控制，具有PWM測試，源代碼及實訓手冊，編輯監控軟件。
4.出線柜
主要包括塑殼斷路器、電流互感器，電流表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線，至少4個出線抽屜。
5.柜體
（1）柜體類型：抽屜式成套柜體
6.負載
1.5KW三相異步電動機2臺
3kW可調有功負載
4kVar容性無功負荷
負載各類型功率必須與必須匹配完成電容無功補償實驗
提供變頻調速系統，采用DSP控制，支持4種不同類型大功率電機的驅動，支持MATLAB環境下圖形化編程與仿真軟件，提供教材及源代碼，主板與驅動分離，128*64液晶顯示，按鍵操作。
7.智能萬能式斷路器斷路器
安裝方式：抽屜式；
殼架電流等級：4000A
級數：3P
智能控制器：過電流保護（長延時，短延時、瞬時）、接地故障保護、通信功能，電流、電壓LCD顯示、過載報警、試驗功能、觸頭磨損指示、自診斷功能、MCR功能、故障記憶功能。熱模擬功能。
額定電流：2000A
抽屜座通信模塊；
8.智能塑殼斷路器斷路器要求：（1）安裝方式：抽屜式；（2）殼架電流等級：800A；（3）級數：3P；（4）智能斷路器+計算機監控系統功能：實現遠距離“四遙功能”，包括斷路器識別、狀態指示、斷路器控制、保護值整定/修改，工作狀態值監視；（5）額定電流：800A；（6）附件：電動操作機構；
 9.短信息通知模塊要求：自動監視智能塑殼斷路器、智能萬能式斷路器設備運行狀態，當設備發生預先設置的事件時發送短消息到用戶手機。。
10.提供上述低壓柜的詳細材料清單、一次主接線圖、二次接線圖、盤面開孔圖、實物照片；
11.智能斷路器實驗裝置要求：裝置應包含低壓智能配電系統一次設備，二次設備和控制設備，二次信號采用4-20mA標準信號，開放式編程，能夠?qū)崿F(xiàn)智能配電系統各種典型保護控制功能，
 12.計算機監控系統：
（1）總控臺尺寸要求： 2000mm*1000mm*750mm；（2）計算機：我公司配置研詳工控機：CPU E5300雙核/2G內存/500G硬盤/DVD光驅/ATX250W電源/2個千兆網口/8個USB2.0/6個COM口/4個PCI插槽。計算機監控系統要能夠?qū)崿F(xiàn)監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。（3）顯示器：22寸液晶顯示器；（4）監控軟件功能：供配電系統“四遙”功能；（5）要求提供系統通訊網絡結構圖；13.配套工具：絕緣手套1副；絕緣靴1副；套筒扳手1套；梅花扳手2套；呆頭扳手2套、數字萬用表1只。
13配套工具：
   一字螺絲刀20個：規格：3×75mm，橡膠手柄
   十字螺絲刀20個：規格：3×75mm，橡膠手柄
   一字螺絲刀20個：規格：6×100mm，橡膠手柄
   十字螺絲刀20個：規格：6×100mm，橡膠手柄
   斜口鉗20個： ≥6寸
   剝線鉗20個： ≥6寸
   尖嘴鉗20個：≥6寸
   活動扳手20個： ≥8寸
   梅花扳手8件一套，總計20套：材質碳鋼
   呆頭扳手8件一套，總計20套：材質碳鋼
   絕緣手套20套：絕緣電壓參考等級≥10kV
   絕緣靴20雙：絕緣電壓參考等級≥10kV
   兆歐表20只：模擬式，1000V
   萬用表20只：1.基本功能要求：交流電壓、直流電壓、交流電流、直流電流、電阻、電容的測量2.其它功能要求：自動量程、通斷蜂鳴測試、自動關機
   鉗形電流表20只，量程：交直流2000A
   安全帽1，20只：紅色
   安全帽2，20只：黃色
   安全技術指示牌20只：材質：pvc彩印+覆高亮光保護膜
   元件柜20個：1.材質結構：鋼，5層，帶鎖，鐵質雙門2.尺寸（長×寬×高）：≥1000×480×2000mm, 3.其它要求：本體厚度≥1.2mm，隔板厚度≥0.8mm
工具柜一、20個：1.材質：柜體及柜內隔板均采用≥0.8mm厚的優質冷軋鋼板，表面靜電噴塑
   2.參考尺寸（長×寬×高）：≥ 900×400×1800mm；
   3.結構：10門，每個柜箱內帶1塊可調高低的隔板；柜門上帶鎖鼻子，每個柜門上帶鋁合金把手，每個柜門上有專門放置學生個人信息卡片的卡槽，亞光灰白色
   工具柜二、20個：1.材質：柜體采用優質冷軋鋼板，厚度不低于0.8mm；門玻璃采用浮法玻璃，厚度≥5mm；柜子內隔板采用高密度板，隔板厚度≥0.8mm，柜子表面靜電噴塑；
14. 智能配電創新手機應用云平臺
    本平臺將物聯網技術運用于信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。手機可以檢測各開關柜設備的開關狀態，能夠進行遠程開關提醒。本平臺可實現以下幾個功能：
1、數據云系統上傳
2、手機app數據查詢
3、歷史數據查詢
4、數據分析統計
5、新浪微博報警
6、微信反向控制
三、TY-GPD2C型智能配電技術實驗系統-實驗項目
進線柜一次元件安裝
計量柜一次元件安裝
出線柜一次元件安裝
無功補償柜一次元件安裝
進線柜二次元件安裝、接線、試驗
計量柜二次元件安裝、接線、試驗
出線柜二次元件安裝、接線、試驗
無功補償柜二次元件安裝、接線、試驗
低壓配電系統停、送電操作、運行、無功補償實驗
智能配電系統SCADA實驗
智能斷路器電信號、位置信號采集與遙控實驗
斷路器過流保護、欠壓保護編程實驗
