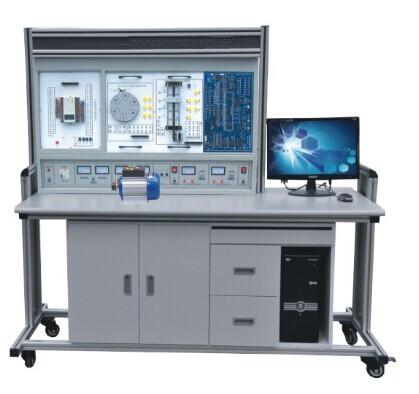

TY-PLC2C型PLC可編程控制器實驗裝置系統微機接口及微機應用綜合實驗裝置是在“TY-PLC2型PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄419頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課(數字電路)、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康模瑢?shí)驗電路以及匯編語言和C語言的參考程序清單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。
　　 　一、TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置-系統構成
　　1.PLC可編程控制器實驗屏
　　2.PLC可編程控制器實驗裝置
　　3.PLC可編程控制器實驗臺
　　4.編程應用軟件
　　5.仿真教學軟件
　　6.PLC及轉接通訊電纜
　　7.實驗操作桌
　　8.微機接口及應用部分：
　　(1)微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等;
　　(2)微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路;
　　(3)輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘(1MHZ、2MHZ)、方波信號。
　　9.電腦或手持編程器(用戶自備或代購)。
　二、TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置-技術參數
　　1.PLC主機：輸入：24點 輸出16點
　　2.型號：三菱FX1N-40MR(也可選擇西門子、歐姆龍，價格另議)
　　3.輸出電壓：直流24V，電壓表指示
　　4.利用應用軟件編程
　　5.電源輸入：交流220V，50Hz
　　6.電流 ≥2A，電流具有過載保護
　　7.外形尺寸：160×75×140 cm3
　三、TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置-實驗內容
　　(一)PLC可編程控制器實驗：

電機的自動控制實驗	移位寄存器實驗	與、或、非邏輯功能實驗
步進電機的PLC控制	數據處理功能實驗	定時器、計數器功能實驗
模擬電視發射塔實驗實驗	微分、位操作實驗	跳轉、分支功能實驗
自動送料裝車系統控制實驗	四層電梯的PLC自動控制實驗	交通信號燈PLC自動控制實驗
自動售貨機實驗	加工中心刀具庫選擇控制實驗	攪拌器的PLC自動控制實驗
自動成型實驗	藝術彩燈造型的PLC控制實驗	LED數碼官顯示PLC自動控制實驗
水塔自動供水控制系統實驗	.郵件自動分揀實驗	自動洗衣機控制系統模擬實驗
電鍍過程控制實驗

　
　　(二) 微機接口及微機應用：
　　      1.微機接口實驗(微機原理課)
　

I/O地址譯碼實驗	簡單并行接口實驗	可編程并行口實驗(一)(二)	串行通訊實驗(8251、8250)
A/D、D/A轉換	可編程定時器/計數器實驗	七段數碼顯示實驗	中斷實驗和DMA通訊實驗

　　     2.趣味性實驗及控制實驗(微機應用課)

競賽搶答器實驗	數字錄音機實驗	電子琴實驗	交通燈控制實驗
繼電器控制實驗	步進電機控制實驗	七段數碼顯示實驗	集成電路測試實驗
8279鍵盤	顯示控制實驗

　　    3.TTL集成電路實驗(數字電路課)

與、或、非門等門電路實驗	組合邏輯電路實驗(半加器、全加器等)	集成計數器及寄存器
觸發器實驗(RS、D、JK等)	譯碼器和數據選擇器等	單穩態觸發器等波形實驗

　溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置;
　　2.設備質保：騰育將為各采購單位提供TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修;
　　3.設備退換貨：各采購單位單方面原因?qū)е碌腡Y-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受;
　　4.設備貨期：TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系;
　　5.如采購單位對TY-PLC2C型PLC可編程控制系統微機接口及微機應用綜合實驗裝置有任何疑問或想了解更多PLC可編程控制器系列請致電：021-62278396,由本公司專業技術人員為您解答相關技術咨詢。
