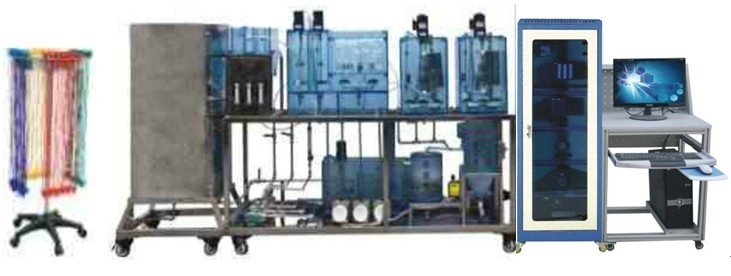

TYEP-1A水環境監測與治理技術綜合實訓平臺
產品簡介:
一、產品概述
水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序?qū)崿F(xiàn)設備自動運行與監控。
二、主要技術性能
輸入電壓:單相交流220V±10% 50Hz
工作環境:環境溫度范圍為0℃~+40℃ 、相對濕度＜85%(25℃)
系統容量:＜2.0kVA
外形尺寸:700mm×600mm×1800mm(控制柜)、3010mm×800mm×1700mm(對象)
安全保護:具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、系統組成與功能
水環境監測與治理技術綜合實訓平臺主要由控制系統、供水系統和污水處理系統三部分組成。
控制系統:主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、在線監測儀(PH儀和DO儀)、組態監控軟件等組成。
供水系統:主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
污水處理系統:裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、風機、電磁閥、攪拌機等組成。有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。
四、基本配置
1.實訓對象
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
|
|
不銹鋼鋼架 |
尺寸:221cm×80cm×170 cm材料:50×50不銹鋼管材制作;功能:對反應器的固定和擺放 |
1 |
套 |
|
|
|
不銹鋼原水箱 |
尺寸:Φ75cm×180cm材料:2mm不銹鋼板制作，底座采用不銹鋼管材制作;功能:帶有液位指示功能，提供實訓水源 |
1 |
個 |
|
|
|
A2/O系統部件 |
尺寸:78cm×40cm×58cm;材料:10mm有機玻璃板制作;
功能:主要由厭氧池、缺氧池、好氧池組成，按照1:1:3比例進行設計
|
1 |
臺 |
|
|
|
SBR1系統部件 |
尺寸:43cm×37cm×52cm;材料:10mm有機玻璃板制作;功能:完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 |
1 |
臺 |
|
|
|
SBR2系統部件 |
尺寸:43cm×37cm×52cm;材料:10mm有機玻璃板制作;功能:完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程 |
1 |
臺 |
|
|
|
格柵調節池 |
尺寸:74 cm×26 cm×39 cm;材料:10mm有機玻璃板制作;功能:格柵主要是去除污水處理中較大的懸浮物，調節池主要調節污水水質，使出水水質比較均勻 |
1 |
臺 |
|
|
|
沉砂池 |
尺寸:60 cm×35 cm×34 cm;材料:10mm有機玻璃板制作;功能:系統采用的是平流式結構，主要是分離污水中相對密度較大的無機顆粒 |
1 |
臺 |
|
|
|
砂濾柱 |
尺寸:Φ25 cm×30 cm;材料:6mm厚度有機玻璃圓筒制作;功能:截留污水中的懸浮物和膠體 |
2 |
臺 |
|
|
|
二沉池 |
尺寸:Φ25 cm×52 cm;材料:6mm厚度有機玻璃圓筒制，功能:系統采用的是豎流式結構，主要是分離污水中相對密度較大的無機顆粒 |
4 |
臺 |
|
|
|
加藥池 |
尺寸:26 cm×26 cm×30 cm;材料:10mm有機玻璃板制作;功能:主要是對污水處理過程中一些藥劑的配置和添加到污水中 |
1 |
臺 |
|
|
|
磁力驅動泵 |
單相AC220v;功率:90W;揚程:8m;流量:8L/min;功能:對污水的提升，污泥的回流 |
1 |
個 |
|
|
|
電磁隔膜計量泵 |
單相AC220v;功率:16W;揚程:2m;流量:15L/h;功能:對藥水的添加和計量 |
1 |
個 |
|
|
|
攪拌調速系統 |
單相AC220V;功率:25W/40W;功能:對污水、藥劑的攪拌均勻，攪拌曝氣 |
1 |
套 |
|
|
|
曝氣頭 |
微孔曝氣頭: Φ8cm，功能:把風機的氣均勻的釋放到污水中 |
10 |
只 |
|
|
|
風機 |
AC220V;功率:185W |
3 |
臺 |
|
|
|
潷水器 |
空氣堰式，尺寸:Φ16 cm×25 cm;材料:2mm厚不銹鋼材料制作;功能:作為SBR系統的關水和排水的功能以及對浮渣、污泥的截留 |
2 |
只 |
|
|
|
DO傳感器 |
0~20mg/L，6分外螺紋接口，功能;對調節池、好氧池、SBR1\SBR2池等中溶解氧的含量時時監測 |
4 |
個 |
|
|
|
PH傳感器 |
0~14，6分外螺紋接口;功能:對調節池中PH值的時時在線監測 |
1 |
個 |
|
|
|
氣體流量計 |
0.6-6L/min;功能:計量風機的進氣流量，控制反應器中溶解氧含量 |
3 |
只 |
|
|
|
液體流量計 |
1-7L/min;功能:計量水流的進水流量。 |
3 |
只 |
|
|
|
浮球液位開關 |
24V輸入;功能:對反應器中水位、是水泵以及電磁閥的控制，主要是防止反應器中污水溢出 |
1 |
套 |
|
|
|
組合填料 |
Φ15 cm |
1 |
套 |
|
2.電氣控制柜基本配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
|
|
電器控制柜 |
尺寸:70cm×60 cm×180cm;材料:1.5cm鋼板靜電噴塑工藝;功能:實現與對象連接和控制以及與電腦的通訊連接編程功能 |
1 |
個 |
|
|
|
PLC控制器 |
CPU224 2DP繼電器主機(14I/10O) |
1 |
個 |
西門子 |
|
|
EM222模塊 |
8點繼電器輸出 |
1 |
個 |
西門子 |
|
|
EM231模塊 |
8入模擬量模塊 |
1 |
個 |
西門子 |
|
|
EM232模塊 |
4出模擬量模塊 |
1 |
個 |
西門子 |
|
|
觸摸屏 |
10英寸 |
1 |
臺 |
|
|
|
低壓電氣 |
小繼電器 |
1 |
套 |
|
|
|
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
|
|
保險絲 |
熔斷器 |
1 |
個 |
|
|
|
交流接觸器 |
220V |
1 |
個 |
|
|
|
操作開關 |
2位 |
2 |
個 |
|
|
|
開關電源 |
輸出:DC24V |
1 |
個 |
|
|
|
工作狀態指示燈 |
|
32 |
只 |
|
|
|
DO儀 |
單相AC220V輸入，輸出信號:4~20mA |
4 |
只 |
|
|
|
PH儀 |
單相AC220V輸入，輸出信號:4~20mA |
1 |
只 |
|
3.配件、管材
|
主要組成器件 |
|
包含短柄球閥、長柄球閥、黃銅閘閥、立式止回閥、臥式止回閥、自動放氣閥、電磁閥、寶塔接頭、PU管、金屬線管、波紋管、外牙直通接頭、內牙直通接頭、內牙三通接頭、彎頭、不銹鋼內牙彎頭、不銹鋼內牙三通、不銹鋼外牙直接、不銹鋼內牙直接、銅轉接頭、氣動接頭、6分塑料堵頭、4分塑料堵頭、不銹鋼復合管等。 |
4.配套工具
包含復合管割刀、有機玻璃膠水、注射器、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、PVC管剪刀、導線架等。
五、實訓項目
項目一、系統圖和電氣控制原理圖的繪制
任務1.系統圖的繪制
任務2.根據電器原理圖完成電器接線圖的繪制
項目二、污水處理設備的安裝與調整
任務1.動力系統器件水泵、風機、計量泵、攪拌電機等的安裝
任務2.組合填料的裁剪安裝
任務3.輔助器件浮球式液位計、電磁閥、流量計、曝氣頭等的安裝
項目三、污水處理設備的工藝連接
任務1. A2/O污水處理系統工藝的設計連接
任務2. SBR污水處理系統工藝的設計連接
任務3. MSBR污水處理系統工藝的設計連接
項目四、污水處理設備控制系統的連線與調試
任務1.控制系統的連線
任務2.控制系統的程序編寫
任務3.對對象動力系統的調試
任務4.通過程序的編寫實現整機的運行
項目五、在線監測儀表的使用
任務1.在DO、PH線傳感器的安裝
任務2.傳感器與儀表之間的標定
任務3. 通電實現儀表與傳感器之間測試
