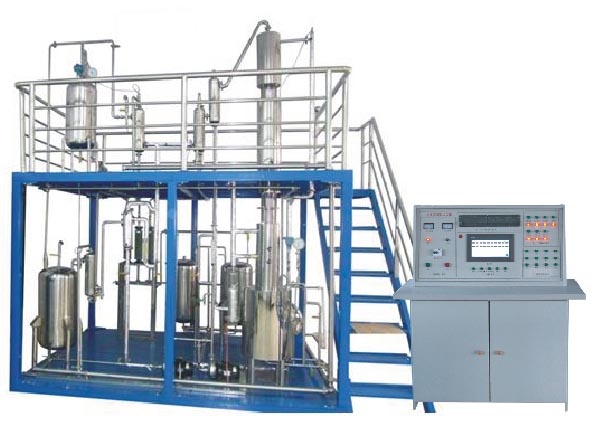

HYJLSX-1雙塔精餾實訓裝置
一、主框架級平臺樓梯系統
系統為二層框架平臺結構：
1、雙塔串聯串級精餾實訓系統兩層平臺結構框架: 碳鋼框架：兩層設計，長×寬×高4800×2200×3300mm整機采用鋼質安裝框架（兩層設計，一層平面方便操作（2000mm高度）、檢修、出入，雙塔串聯串級精餾實訓系統二層有安全平臺樓梯通上并有護欄、防滑花紋板；100X50X6mm方鋼管，50X5角鐵，60 X6槽鋼，扶手護欄：ф32*2及ф20*2鋼管，3mm厚碳鋼花紋板）。防銹紅丹底漆，噴烤漆處理。
二、雙塔串連串級精餾實訓系統
雙塔串聯串連精餾實訓系統由一臺篩版精餾塔和一臺填料精餾塔組成，兩塔可獨自成體系工作，也可組成串連精餾操作系統。系統組成見附件一：雙塔串連串級精餾實訓系統實訓對象系統流程圖。
三、篩版精餾塔實訓系統
系統由篩版精餾塔精餾實訓裝置對象；就地儀表電器操作臺；傾角嵌入式就地計算機控制臺；就地智能儀表控制上位監控軟件（以工控組態軟件為平臺）；外置配套設備等組成。裝置運行介質為乙醇-水體系，塔頂產品乙醇濃度不低于92%..：
篩版精餾塔實訓系統裝置對象:
篩版精餾塔塔體：主體不銹鋼φ76×100×4mm，16節塔節，帶兩個玻璃觀測段；塔板為篩板；。冷凝面積0.5(m2)；設備總高度3500 mm；
板式精餾塔加熱釜:60升、電加熱管加熱。
板式精餾塔塔底產品冷卻器: 冷凝面積0.5(m2)
板式精餾塔加料預熱器:功率1kW
板式精餾塔塔頂冷凝器: 冷凝面積0.5(m2)
篩版塔原料罐：80升
篩版塔塔底產品罐：80升
篩版塔側線采出罐（兼萃取劑加料罐）：80升
篩版塔塔頂產品罐：80升
篩版塔塔頂回流罐罐：70升
真空緩沖罐：60升
四、填料精餾塔實訓系統
系統由填料精餾塔精餾實訓裝置對象；就地儀表電器操作臺；傾角嵌入式就地計算機控制臺；就地智能儀表控制上位監控軟件（以工控組態軟件為平臺）；外置配套設備等組成。裝置運行介質為乙醇-水體系，塔頂產品乙醇濃度不低于92%..：
填料精餾塔塔體：主體不銹鋼φ76×4mm不銹鋼制作，帶兩個玻璃觀測段；填料為￠6θ環填料；冷凝面積0.5(m2)；設備總高度3500 mm。
填料精餾塔加熱釜:60升、電加熱管加熱。
填料精餾塔塔底產品冷卻器: 冷凝面積0.5(m2)
填料精餾塔加料預熱器: 功率1kW
填料精餾塔塔底產品冷凝器: 冷凝面積0.5(m2)
填料塔原料罐：80升
填料塔塔底產品罐：80升
填料塔塔頂產品罐：80升
填料塔塔頂回流罐罐：70升
五、篩板/填料塔檢測控制系統
篩板/填料塔各有一套下列檢測控制系統
1、再沸器溫度控制：PT100+可控硅移項調壓器+智能調節儀（可手、自動切換）
2、進料流量控制：精微計量泵+智能調節儀（可手、自動切換）
3、回流罐液位控制：磁翻板液位計（帶4-20MA遠傳信號及高底位報警）+精微計量泵+轉子流量計+智能調節儀（可手、自動切換）
4、回流流量控制：精微計量泵+轉子流量計+智能調節儀（可手、自動切換）
5、塔頂產品流量控制：精微計量泵+轉子流量計+智能調節儀（可手、自動切換）
6、冷凝水流量控制，渦輪流量計+轉子流量計+變頻器+智能調節儀（可手、自動切換）
7、進料溫度控制，PT100+可控硅移項調壓器+智能調節儀（可手、自動切換）
8、進料濃度控制：電磁閥+遠傳紅外開關發射器。
6、塔板溫度檢測：PT100+智能數字?jǐn)?shù)顯變送儀表
7、塔壓降檢測：膜盒壓力表
8、塔釜液位檢測：法蘭式變色液位計
六、冷卻循環水系統
冷卻循環水系統包含： 304不銹鋼板制作的循環水箱(800x500x7000)，循環水箱帶一個南方泵業生產的CHLF2-20/0.37不銹鋼臥式單級離心泵。。
304不銹鋼板制作的循環水箱(1000x800x1000)安裝在雙塔串聯串連精餾實訓系統框架平臺底部的右側面。
七、智能儀表電器控制臺
就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，布線槽等。
傾角嵌入式就地計算機控制臺：鋼制噴塑結構，嵌入式安裝就地控制計算機：品牌計算機,三年質保。
分析儀器：氣相色譜（學校自配或代購）。酒精比重計：玻璃分析儀器，含酒精密度全量程。
