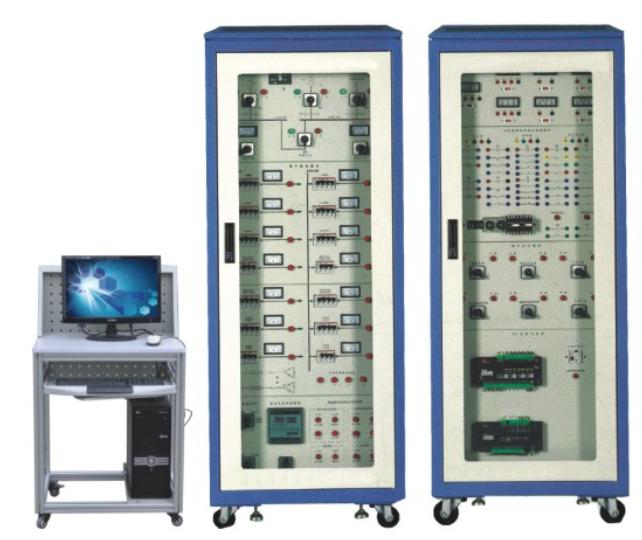

TYLYCX-1型樓宇供配電系統實訓裝置（LON總線）

一、系統概述
本實訓裝置能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。

二、系統特點
1.采用樓宇中典型供配電形式
2.采用DDC采集控制模塊實現對配電系統中各類數據的采集與開關控制
3.采用先進總線通信協議組網，具有典型的代表性
4.配備上位機監控系統，可實時監控供配電網絡結構
三、技術參數
1.輸入電源：三相四線～380V±10% 50Hz
2.環境溫度：-10℃～+45℃
3.裝置容量：＜5kVA
4.安全保護：具有漏電保護
四、實訓項目
1.儀表設備實訓項目
(1)常用配電設備認知與應用
(2)電量傳感器認知與應用
2.線路安裝、調試和運行
(1)智能建筑的供電運行線路組建與操作
(2)典型樓層配電運行線路組建與操作
(3)供配電系統中運行線路狀態的現場監測、抄表和控制
3.供配電自動化設備認知和運行控制
(1)備自投聯動運行控制和調試
(2)應急電源配電線路運行和聯動控制
(3)配電線路功率因數補償運行控制
4.供配電系統綜合控制運行
(1)供配電監控系統運行調度
(2)與消防自動報警系統的聯動控制
五、基本配置
1.控制屏柜
由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
2.下位機系統
下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。
3.上位機監控系統
配備監控系統軟件，實現對供配電系統的遠程監控，實現斷路器的消防聯動控制，各線路電量參數的監視。
