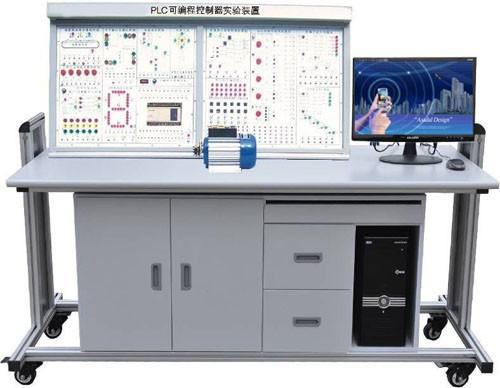

“TY-PLC3G型可編程控制器實驗裝置”是專為目前我國各院校開設的“可編程控制器技術”、“可編程控制器及其應用”課程配套設計的?？删庍壿嬁刂破鳌⑼ㄐ啪幊唐?、GX Developer7.0編程軟件、MCGS V5.5工控組態軟件、仿真教學軟件、模擬控制實驗板、實物等于一體，可直觀地進行PLC的基本指令練習、多個PLC應用的模擬實驗及實物實驗，同時也為高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出具典型性的實驗項目，配套三相鼠籠異步電機。 　一、TY-PLC3G型可編程控制器實驗裝置-特點
　　1.可靠性、靈活性強 提供實驗所需的+24V直流電源，設計時將容易損壞的功能及對學生沒有技能要求的線路直接接好，保證設備的可靠性。設有過壓保護電路，當電源電壓超過了主機所能承受的范圍，即自動報警并切斷電源，使主機不會因承受過高的電源電壓而導致?lián)p壞。還設有電流型漏電保護器充分保證人身安全。學生可充分利用面板上的資源進行實驗，靈活方便。
　　2.直觀性強 面板布局合理、圖線清晰分明，板上印有必需的文字說明，在保證接線正確、編制程序無誤的情況下，只要細心地操作，就能形象、直觀地顯示程序執行的過程和結果，從而檢驗編程的正確性。
　　3.采用先進、易用的PLC 配備日本三菱FX1N-40MR型可編程控制器(用戶也可選擇其他品牌控制器，價格另儀)。
　　4.組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
　二、TY-PLC3G型可編程控制器實驗裝置-技術性能
　　1.輸入電源：三相四線～380V±10% 50Hz
　　2.工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海拔<4000m
　　3.裝置容量：<250VA
　　4.重量：80Kg
　　5.外形尺寸：117×73×130cm3
　三、TY-PLC3G型可編程控制器實驗裝置-實驗項目

1.可編程控制器的基本指令編程練習	13.三相鼠籠式異步電動機星/三角(Y/△)換接起動控制(實物)
2.LED數碼顯示控制	14.水塔水位的控制模擬
3.裝配流水線的模擬控制	15.裝配流水線的模擬控制
4.天塔之光模擬控制	16.液體混合裝置控制的模擬
5.步進電機運動控制(實物)	17.機械手動作的模擬
6.直線運動控制系統	18.傳送帶的模擬
7.運料小車控制模擬	19.自動配料系統控制的模擬
8.十字路口交通燈控制	20.軋鋼機控制系統模擬
9.四層電梯控制系統的模擬	21.郵件分揀系統模擬
10.三相鼠籠式異步電動機點動控制和自鎖控制(實物)	22.自動售貨機的模擬控制
11.三相鼠籠式異步電動機聯鎖正反轉控制(實物)	23.加工中心的模擬控制MCGS組態棒圖實驗教學
12.三相鼠籠式異步電動機帶延時正反轉控制(實物)
24.利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學。
25.針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。

　溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TY-PLC3G型可編程控制器實驗裝置貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TY-PLC3G型可編程控制器實驗裝置;
　　2.設備質保：騰育將為各采購單位提供TY-PLC3G型可編程控制器實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修;
　　3.設備退換貨：各采購單位單方面原因?qū)е碌腡Y-PLC3G型可編程控制器實驗裝置選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受;
　　4.設備貨期：TY-PLC3G型可編程控制器實驗裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系;
　　5.如采購單位對TY-PLC3G型可編程控制器實驗裝置有任何疑問或想了解更多PLC可編程控制器實驗裝置系列請致電：021-62278396,由本公司專業技術人員為您解答相關技術咨詢。
