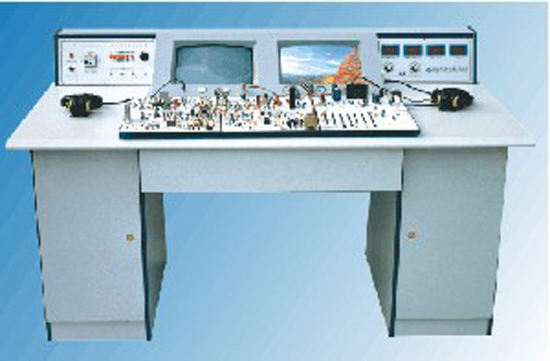

TY-99FB智能型家庭視聽影院綜合實驗室設備（DVD十合一家用電器綜合實驗臺）


產品概述:
TY-99FB智能型家庭視聽影院綜合實驗室設備是在家庭視聽影院綜 合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進。

顯著特點:
1、所配軟件可通過人機對話進行故障

模 擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、 準確。
4、彩電采用I2C總線控制。

主要技術參數:
工作電源：AC220V±10% 50Hz
環境溫度：-5℃～40℃
相對濕度：≤85%（25℃）
整機功耗：＜200W
外形尺寸：1600mm×850mm×960mm

實驗臺主要組件配置:
1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）
2、全隔離調壓器（內置式）
3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）
4、便攜式500型萬用表
5、內置式5.1聲道揚聲器（8只喇叭）
6、電壓電流指示表
7、電源空氣開關、帶短路和漏電保護
8、隔離電源輸出插座
9、有線電視信號輸出結構
10、立體聲耳機插座及耳機
11、直流電源發生器有多種輸出電壓供選用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V

實驗單元板配置:
1、遙控鍵和紅外發射實驗線路板；
2、彩色電視機遙控實驗線路板；
3、彩電高頻調諧中放伴音實驗線路板；
4、彩電解碼、亮度、視頻放大實驗線路板；
5、彩電行場掃描實驗線路板；
6、開關穩壓電源實驗線路板；
7、TA 黑白電視機高頻頭、中放、伴音和視放實驗線路板；
8、TA 黑白電視機行場掃描實驗線路板；
9、黑白電視機穩壓電源實驗線路板；
10、錄音、放音、功率放大實驗線路板；
11、調頻、調幅超外差式立體聲收音機實驗線路板；
12、UPC 黑白電視機高頻頭中放伴音視放實驗線路板；
13、UPC 黑白電視機行場掃描實驗線路板；
14、分立黑白電視機中放電路單元板；
15、分立黑白電視機場掃描行掃描實驗線路板；
16、分立黑白電視機伴音鑒頻、末級視放、伴音功放實驗線路板；
17、DVD 開關穩壓電源實驗線路板；
18、DVD 機芯及伺服電路實驗線路板；
19、DVD 電腦控制、顯示及遙控電路實驗線路板；
20、卡拉OK及混響實驗線路板；
21、AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板；
22、功放前置放大及顯示電路實驗線路板；
23、功放電源及功率放大電路實驗線路板。
實驗機種配置（DVD十合一）:
1、彩色東芝兩片電視機/或選用彩色東芝單片線路電視機
（I2C智能總線控制，帶AV/TV轉換和重低音）；
2、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）；
3、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；
4、多功能信號源；
5、黑白東芝兩片集成電路電視機；
6、黑白UPC三片集成電路電視機；
7、黑白分立元件電視機；
8、調頻、調幅超外差式立體聲收音機；
9、雙聲道立體聲錄放機；
10、教師多媒體實驗演示軟件。
