TY-99GC型全遙控彩電原理與技能實訓考核裝置

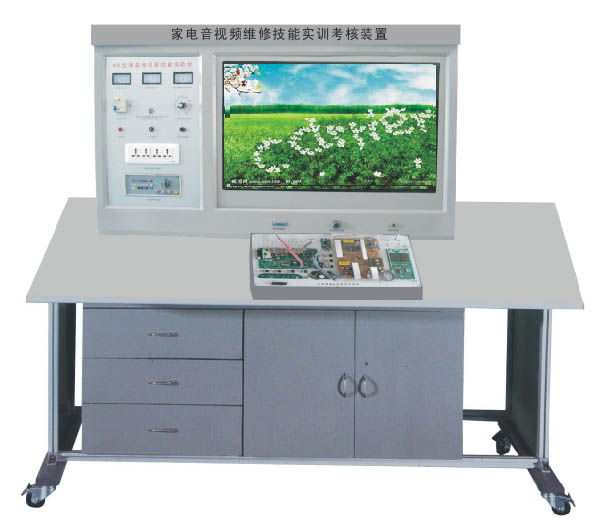

TY-99GC型全遙控彩電原理與技能實訓考核裝置
  • 名稱:TY-99GC型全遙控彩電原理與技能實訓考核裝置
  • 型號 : TY-99GC
  • 立即咨詢 : 0

歡迎訪問本公司網站,本公司的實驗實訓設備,產品齊全,質量保證,上門安裝調試、現場培訓,免費保修三年、終身維護,本系列產品有:家電音視頻維修技能實訓考核裝置、液晶電視組裝調試與維修技能實訓裝置多功能家用電子產品電氣控制綜合實訓裝置、家用電器實驗室設備、空氣調節系統模擬實驗裝置、制冷制熱實驗臺等,歡迎新老用戶來公司實地考察、指導與交流,以下是本頁產品簡介,如需詢價或?qū)嶒炇医ㄔO(shè)方案,請聯系我們。

詳細描述

TY-99GC型全遙控彩電原理與技能實訓考核裝置


    概述:目前,電視機市場正實現從CRT向LCD液晶的轉型,隨著中國經濟的發展和人民生活水平的提高,液晶電視因具有畫面清晰,耗電低,環保,以及占空間小等優點而成為人們購買電視機的首選。
但是隨著大量液晶電視機的推出以及技術的不成熟性,使得液晶電視的維修量迅速增多,而另一方面專業從事液晶維修的人才卻少之又少,針對這一現象,本公司特推出液晶電視維修實訓平臺,旨在通過此平臺,造就一批液晶電視維修方面的專業人才,本平臺就是為了滿足各類中、高等院校電子類實訓基地以及電子類職業培訓機構為培養家電維修高技能人才而精心設計的。
本實訓平臺遵循從實際出發的原則,做到直觀、實用、易學易懂,讓學生在輕松的試驗中以盡快的時間切實掌握液晶電視維修技術與技巧,能夠獨立完成維修與維護。使學生成為具有較高的平板顯示理論知識,同時具有非常卓越平板顯示實踐動手能力的復合型人才。
一、概述
1、控制及交流電源部分
(1)提供單相交流電源、線間直接短路自動保護裝置。漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有實驗室管理系統,帶密碼開機和定時關機功能
(2)提供~220V插座2只,為外部儀器提供工作電源。
2、直流電源部分
(1)穩壓電源,二路輸出電壓均為0-30V。
(2)開關電源:+5V,+24V、12V 。
(3)燈管測試高壓電源:配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
(4)控制程序?qū)懭刖幊萄b置。
(5)高清彩色電視信號發生器(校方自備):采用大規??删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐?。
有著圖象清晰、時序精確(圖形中心和邊框可精確定位到一個像素)、
采樣率高(74.25MHZ和148.5MHZ)、
色彩準確(每一種基色采樣8位,三基色共24位)、
具有十種顯示圖形和五種顯示模式、兩種信號格式(VGA、YpbPr)接口輸出、
圖形選擇有“自動”和“手動”兩種方式
1:顯示模式(高清四種、標清一種)
一、1920×1080P60(參考SMPTE274M,SMPTE294M,SMPTE260M)
二、②1920×1080I60(參考SMPTE274M,SMPTE294M,SMPTE260M)
三、 ③1920×1080I50(參考SMPTE274M,SMPTE294M,SMPTE260M)
四、④1280×720P60(參考ITU-R BT,709/ SMPTE296M)   標清(DVD)
五、 ⑤720×483P60(參考ITU-R BT。1358)
 2:顯示圖象共10幅(其中720×483P60  無⑨ )
彩條(75/0/75/0) 白光柵(75)  紅光柵(75) 綠光柵(75) 藍光柵(75)黑光柵     12級階梯    十字中心及顯示幅值(90、95、100)   四階棋盤  彩色棋盤
3:掃描、信號格式及參照標準
① 高清掃描同步為雙極三電平,參照(SMPTE相關標準及有關國標)
② 標清掃描同步為單極性負極電平
③ VGA信號(R、G、B、H、V),為標準VGA電平1V-pp
④ Y pb Pr信號(參照ITU以及國家SJ/T相關標準)標準彩條信號為1Vp-p。
    ⑤ Y pb Pr由R、G、B信號變換,4、4、4采樣
實訓桌:整體結構采用冷軋鋼板成型,表面酸洗磷化,靜電噴塑,并設有四個萬向輪和四個固定調節機構,便于移動和固定,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。下面配有儲物柜,便于放置工具等。平臺尺寸:長×寬×高為1200mm×650mm×750mm
4液晶電視技術指標:
顯示器尺寸:32寸;
對比度:400:1;分辨率:1920×1080;反應時間:<16 ms;.屏幕亮度:500cd/㎡;視角:178度;屏幕比例:16∶9;制式:NTSC/PAL/SECAM;輸入:YPbPr;VGA;HDMI;AV;USB環境溫度:5℃~35℃;相對濕度:≤85%(25℃);
二、系統特點
遵循市場導向,符合社會需求。
理論聯系實際,硬件軟件結合。
企業技術骨干,傳授實戰技藝。
基于工作過程,培養崗位技能。
專業對口培養,解決學員就業。
三、技術指標:
1.顯示器尺寸:32寸;
2.對比度:400:1;
3.分辨率:1920×1080;
4.反應時間:<16 ms;
5.屏幕亮度:500cd/㎡;
6.視角:178度;
7.屏幕比例:16∶9;
8.制式:NTSC/PAL/SECAM;
9.輸入:YPbPr;VGA;HDMI;AV;USB
10.工作電源:AC220V±10%-50Hz;
11.環境溫度:5℃~35℃;
12.相對濕度:≤85%(25℃);
13.整機功耗:<100W;
14.信號輸入:射頻48MHz-470MHz;
15.平臺尺寸:長×寬×高為1200mm×650mm×750mm
下面配有儲物柜,便于放置工具等。
四.實訓功能
1、認 識 液 晶 電 視 的 內 部 結 構 ;
2、認識液晶電視中各主要元器件的基本結構;
3、理解液晶電視中各主要元器件的基本工作原理;
4、認識液晶電視各主要單元電路的組成;
5  理解液晶電視各主要單元電路的工作原理;
6、認識液晶顯示屏的組成及工作原理;
7、認識主要IC的功能及原理;
8、工廠菜單的進入方法及調試;
9、貼片元件的焊接方法;
10、電視機開關電源電路的工作原理;
11、三無故障現象的檢測與處理;
12、搖控指示燈亮,三無故障現象的檢修指導;
13、屏亮,有聲音,無圖像故障現象的檢測與處理;
14、屏亮,無聲音,無圖像故障現象的檢修指導;
15、聲音正常,黑屏故障現象的檢測與處理;
16、無伴音,圖像正常故障現象的檢測與處理;
17、按鍵無反應故障現象的檢測與處理
18、遙控無反應故障現象的檢測與處理;
19、不能讀U盤故障現象的檢修指導;
20、AV圖像正常,無聲音故障現象的檢修指導;
21、白屏故障現象的檢修指導;
22、圖像偏色或缺色故障現象的檢修指導;
23、花屏故障現象的檢修指導;
24、接入VGA后無信號故障現象的檢修指導;
25、指示燈不亮故障現象的檢修指導;
26、一側喇叭無聲音故障現象的檢測與處理;
27、無彩色故障現象的檢修指導;
28、液晶屏點屏方法;
29、液晶屏接口定義;
30、整機裝配;
31、電子調諧器的測量與分析
32、視頻信號處理流程測量與分析
33、音頻信號處理流程與分析
34、AD模數轉換控制測量與分析
35、開關穩壓電路測量與分析
36、逆變器背光驅動電路測量與分析
