TY-18型通用電力拖動實驗室設備(帶直流電機實驗)

TY-18型通用電力拖動實驗室設備(帶直流電機實驗)
  • 名稱：TY-18型通用電力拖動實驗室設備(帶直流電機實驗)
  • 型號 : TY-18型通用電力拖動實驗室設備(帶直流電機實驗)
  • 立即咨詢 : 0

歡迎訪問本公司網站，本公司的實驗實訓設備，產品齊全，質量保證，上門安裝調試、現場培訓，免費保修三年、終身維護，本系列產品有：維修電工實訓考核裝置、維修電工儀表照明實訓考核裝置、普通車床電氣技能實訓考核裝置、機床電氣技能實訓考核裝置、平面磨床電氣技能實訓考核裝置、電子工藝實訓考核裝置、電子學綜合實驗裝置、電工技術實驗裝置、電工電子電力拖動實驗裝置、電工電子實驗臺、透明液壓傳動實訓裝置等歡迎新老用戶來公司實地考察、指導與交流，以下是本頁產品簡介，如需詢價或?qū)嶒炇医ㄔO(shè)方案，請聯系我們。

詳細描述

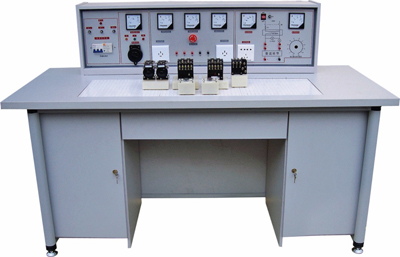

TY-18型通用電力拖動實驗室設備(帶直流電機實驗)

一、研制本產品的意義:
TY-18型通用電力拖動實驗室設備(帶直流電機實驗)增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。

二、結構與功能：
1、學生臺桌:配有學生桌12臺，尺寸:160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
2、示教控制臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
4、通用電力拖動實驗臺:
(1)電源輸入指示
(2)UFU、VFU、WFU三相電源輸入熔斷器
(3)電源總開關:具有漏電，過載、短路保護功能
(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
(5)電流表2A3只，分別指示U、V、W相電流輸出值。
(6)急停按鈕:按到底切斷實驗臺電源
(7)三相四線輸出接線座
(8)三相電源插座
(9)220v市電插座，供外接儀器使用
(l0)電源開關:控制"交直流調壓電源"
(11)FU：交直流調壓電源保險座
(12)0～240V交流輸出  0～240V交流輸出接線座
(13)0～220V直流輸出  0～220V直流輸出接線座
(14)電壓表250V:指示調壓電源的輸出電壓值
(15)Ra、Rf調節旋鈕 　　
(16)Ra、Rf接線座 　
(17)直流電機Ia、If指示表
三、器材配備：以二十四座為例：
序號 名   稱 型號（或規格） 單位 數量 備    注
1 保險管 2安培 只 6×13
2 交流接觸器 CJ10-l0A 380V 個 6×13 已裝元件盒上
3 指示燈 XD-5 〃 3×13 已裝元件盒上
4 整流二極管 IN5408 只 5×13 已裝元件盒上
5 電阻 RX-510Ω/30W 〃 3×13 已裝元件盒上
6 鈕子開關 KN1×2 〃 3×13 已裝元件盒上
7 行程開關 LXl9-001 〃 4×13 已裝元件盒上
8 按鈕-紅 LAl9-ll 〃 2×13 已裝元件盒上
9 按鈕-綠 LAl9-11 〃 4×13 已裝元件盒上
l0 倒順開關 KO-3 380V/10A 〃 １×I3 已裝元件盒上
11 三相閘刀 380V l5A 〃 1×13 已裝元件盒上
12 三相雙投閘刀 380V l5A 〃 1×13 已裝元件盒上
13 熱繼電器 JRO-20/3 〃 2×13 已裝元件盒上
14 時間繼電器 JS7-1A 380V 〃 2×13 已裝元件盒上
I5 變壓器 BK-25W 380V/6.3V 36V 〃 １×13 已裝元件盒上
16 導線 銅蕊線1.13MM 米 若干 已裝元件盒上
l7 尖咀鉗   把 １×13
18 螺絲刀   把 3×13
19 萬用表 MF-47型 只 1×13 大號、小號平頭、十字
20 電動機 Y/Δ380V 臺 2×13
21 直流電機   臺 １×13

四、實驗內容：
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動		 15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
25．直流電機啟動
26．直流電機的調速
27．直流電機的反轉
28．直流電機制動實驗
