TY-30型中央空調系統實訓裝置

TY-30型中央空調系統實訓裝置
  • 名稱:TY-30型中央空調系統實訓裝置
  • 型號 : TY-30
  • 立即咨詢 : 0

歡迎訪問本公司網站,本公司的實驗實訓設備,產品齊全,質量保證,上門安裝調試、現場培訓,免費保修三年、終身維護,本系列產品有:空調制冷制熱系統實訓考核裝置空調冰箱制冷制熱實訓考核裝置制冷壓縮機性能測定實驗裝置、中央空調實訓裝置小型冷庫制冷系統綜合實訓考核裝置、空調維修操作實訓裝置 戶式家用中央空調實訓考核裝置、一機二庫系統綜合實訓裝置雙門電冰箱實訓考核裝置、分體空調實訓考核裝置中央空調實驗設備、空調冰箱組裝與調試實訓考核裝置、現代制冷與空調系統實訓考核裝置、空調安裝調試實訓裝置等,歡迎新老用戶來公司實地考察、指導與交流,以下是本頁產品簡介,如需詢價或實驗室建設方案,請聯系我們。

詳細描述

TY-30型中央空調系統實訓裝置

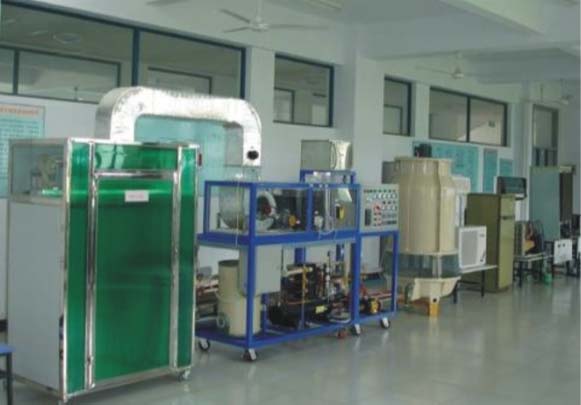

設備概述 中央空調實驗設備,是真實樓宇中央空調系統合理微縮的教學設備,整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統,從結構上分為實驗臺和中央空調模型系統兩部分。



1 、控制部分(實驗臺) 中央空調實驗設備的實驗臺,采用模塊化結構,即將電氣控制部分按功能原理分解為不同的模塊,模塊采用掛箱結構,安裝于實驗桌上方的實驗臺上面。 實驗臺上面,設計有AC380V電源輸出(護套端子),AC220V(護套端子和插座)電源輸出,DC24V(護套端子)電源輸出,安全保護裝置(空氣開關,過流保護等),工作電源儀表顯示等。 掛箱模塊分為:PLC模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等,下面分別加以介紹:

( 1)PLC模塊 PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制,從站模塊的配置為: FX2N-48MR:從站PLC主機,用于控制相應的繼電器和接觸器,實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR,屬于繼電器輸出(R)型的PLC,交流和直流負載用,關斷頻率低(ON←→OFF,約10ms),動作頻率10HZ/秒;允許通過電流為2A/點,有接點,機械絕緣,廣泛用于各種工業控制現場。 FX2N-4AD功能模塊:用于采集中央空調模型系統的溫度信號,可以實現4路溫度信號同時進行采集。 FX2N-32CCL功能模塊:作為CC-LINK的從站模塊,與主站模塊的PLC進行現場總線通訊。

關鍵配套件的名稱、數量、產地:

序號 配件名稱 規格型號 說明
1 PLC主機 FX2N-48MR-001 品牌:三菱
2 AD模塊 FX2N-4AD 品牌:三菱
3 CC-LINK從站模塊 FX2N-32CCL 品牌:三菱
PLC 的主要技術參數:
項 目 規 格 備 注
運轉控制方式 通過儲存和程序周期運轉
I/O控制方式 批次處理方法(當執行END指令時) I/O指令可以刷新
運轉處量時間 基本指令:0.08μs/指令;應用指令:1.52至幾百μs/指令
編程語言 邏輯梯形圖和指令清單 使用步進梯形圖能生成SFC類型程序
程式容量 8000步內置
指令數目 基本順序指令:27個;步進梯形指令:2個;應用指令:128個 可用298條應用指令
I/O配置 硬體I/O配置點256,用戶的選擇(可設輸入256、輸出256)
輔助 繼電器 (M線圈) 一般 500點 M0至M499
鎖定 2572點 M50至M3071
特殊 256點 M8000至M8255
狀態 繼電器 (S線圈) 一般 490點 S0至S499
鎖定 400點 S500至S899
初始 10點 S0至S9
信號報警 100點 S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
定時器 (C) 100毫秒 范圍:0至3276.7秒200點 T0至T199
10毫秒 范圍:0至327.67秒46點 T200至T245
1毫秒保持 范圍:0至32.767秒4點 T246至T249
100毫秒保持 范圍:0至3276.7秒6點 T250至T255
計數器 (C) 一般16位 范圍:0至32767數200點 C0至C199類型:16位上計數
鎖定16位 100點(子系統) C100至C199,類型:16位上計數器
一般32位 范圍:-2147483648至+2147483647 35點 C200至C219,類型:32位上/下計數器
鎖定32位 15點 C220至C234類型:16位上/下計數器
高速 計數器(C) 單相 范圍:-2147483648至+2147483647一般規則:選擇組合計數頻率不大于20KH Z 的計數器組合,注意所有的計數器鎖定 C235至C240,6點
單相C/W起始 C241至C245,5點
雙相 C246至C250,5點
A/B相 C251至C255,5點



主站模塊的配置: FX2N-48MR:主站PLC主機,與上位計算機進行連接,將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面,上位計算機安裝有組態軟件。 FX2N-16CCL:作為CC-LINK的主站模塊,與從站模塊的PLC進行現場總線通訊。

(2)觸摸屏模塊 觸摸屏模塊采用三菱觸摸屏GT1155,5.7寸,256色。觸摸屏與PLC從站模塊連接,作為一個操作站,可以進行基本參數的修改和監控。

(3)變頻器模塊 變頻器采用三菱FR-E740-0.75KW,輸入電壓:AC380V,額定功率:0.75KW,具有頻率、速度、磁通、轉矩等控制功能,可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。 FR-E740-0.75KW變頻器

( 4)繼電器模塊 繼電器模塊,安裝有中間繼電器(AC220V),交流接觸器(AC220V),熱繼電器,漏電保護開關,熔斷器,時間繼電器等元件,利用繼電器模塊,可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。

(5)儀表模塊 儀表模塊,分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等,用于監控壓縮機,風機,循環水泵等執行元件的工作電流和電壓,監控出風口、回風口、冷凝器等制冷元件的溫度。 a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。

(6)按鈕及信號模塊 按鈕及信號模塊,安裝有模式切換開關(自動、手動兩種模式)、按鈕、指示燈,用于操控中央空調的運行,如:壓縮機啟動停止,主風機啟動停止等。按鈕及信號模塊,既可與繼電器模塊連接實現繼電器回路控制,也可與PLC連接實現PLC回路控制。

2 、中央空調模型系統 制冷系統主要組成:壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。 制熱系統主要組成:電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。

(1)具有蒸汽壓縮式集中式和半集中式中央空調系統的功能,主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成??蓾M足學校既能開出驗證性實驗,也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需,能實現一機多用。

(2)制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡,可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥,作為制冷系統通斷控制部件,高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。 冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成,用于吸收冷凝器中制冷劑散發的熱量。

(3)冷媒水循環系統主要由冷媒水泵及循環管路等部分組成,用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。

(4)具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。 空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成;通過冷熱交換器將冷源(冷凍水)或熱源(熱水)進行處理,把風柜內的空氣冷卻(或加熱),通過送風機和送風管道輸送到各用戶端(模擬房)而達到制冷(制熱)的目的。半集中式空調系統主要由風機盤管組成;工作時,盤管內根據需要流動的冷水(或熱水),風機把室內空氣吸進機組,經過濾后再經入盤管冷卻(或加熱)送回室內,如此循環,以達到調節室內溫度、濕度的目的。

3、故障設置與排除 中央空調實驗裝置,能夠設置故障供學生了解各種故障現象和排除故障(主要是在電控系統方面設置故障)。典型故障點總數為20個,其中制冷系統設置的故障點為8個,電控系統設置的故障點為12個,故障點的設置不損壞制冷和電控系統原理。。 軟件同時具有故障設置與恢復功能,老師可以隨意設置故障,學員可以通過軟件界面精確定位故障并且排除。

(1)高壓過高高壓保護;

(2)膨脹閥堵塞;

(3)壓縮機不工作;

(4)組合風柜風機不轉;

(5)冷凝水塔風機不轉;

(6)模擬鍋爐不工作;

(7)冷水水泵不工作;

(8)熱水水泵不工作;

(9)冷凝水水泵不工作;

(10)制冷控制電腦傳感頭不工作;

(11)模擬鍋爐電腦控制傳感頭不工作;

(12)膨脹閥調節不正常;

(13)壓縮機過載保護;

(14)壓縮機起動電容不工作;

(15)系統終端風機不轉;

(16)制冷冷水不循環;

(17)制熱熱水不循環;

(18)制冷壓縮機接觸器不正常;

(19)制熱模擬鍋爐接觸器不工作;

(20)冷凝水塔風機缺相。

4、上位計算機 設備配帶七喜欣怡V2200型臺式電腦,200G硬盤,1GDDI內存,17寸液晶顯示器,英特爾酷睿2雙核處理器 E1200;集成高性能3D顯卡顯卡;10M-100M網卡;USB 2.0接口;USB光電鼠標;功能鍵盤。

5 、系統配置清單

序號 項目(設備名稱)
數量
備注
中央空調教具機組
1
中央空調教具機體
1

2
透明新風空調機組
1

3
制冷和制熱機組
1

4
冷凍水回水和冷卻水增壓泵組
1

5
電熱鍋爐組
1

6
冷凍壓縮機組
1

7
冷熱交換器
1

8
冷凝器
1

9
膨漲水箱
1

10
冷卻塔
1

11
冷卻風機
1

12
冷卻水回水、增壓泵組
1

13
空調模擬房
1

14
透明風機盤管機組
1

15
制冷、制熱溫度探測器
1

16
風道管路
1

17
實驗桌
1

18
凳子
2

19
實驗電源臺
1

20
PLC掛箱(從站)
1

21
PLC掛箱(主站)
1

22
變頻器掛箱
1

23
觸摸屏掛箱
1

24
繼電器掛箱
1

25
按鈕信號掛箱
1

26
實驗導線
1

27
故障設置系統
1

28
使用說明書
1

29
計算機
1

30
常用電工工具
1


6 、主要技術參數 (1)工作電源:AC380V(三相五線)50Hz; (2)環境溫度:-10℃~40℃; (3)相對濕度:≤85%; (4)安全保護:漏電保護(動作電流≤30mA),過流保護,熔斷器保護; (5)壓縮機:AC380V,3P; (6)PLC:FX2N-48MR-001; (7)變頻器:FR-E740-0.75KW-CH; (8)觸摸屏:GT1155(5.7寸,256色)。
