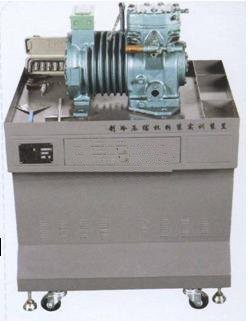

TY-9920Q型壓縮機解剖拆裝實訓設備

1、產品概述
該設備是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培訓工作的意見》為依據而研發、本設備適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》搶救等專業課程實訓教學。該設備也適合技工學校職業培訓學校、職教中心、鑒定們/ 所、制冷類專業《制冷設備維修工》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程的實訓。

2.技術要求及主要參數
(1) ① 輸入電壓：三相五線制 380V±10% 50Hz；②工作環境：環境溫度-5℃～+40℃，相對濕度<85%(25℃)，海拔<4000m；③裝置容量：<1kW；④外形尺寸：120cm×80cm×150cm；⑤產品要求采用鐵質雙層亞光密紋噴塑結構底架，底架上還設置有四個萬向輪，實訓桌配有抽屜；⑥實訓桌上部要求配置壓縮機零件盒完；⑦實訓臺要求配置有全套的拆裝工具以及各種量具。
3、產品結構
桌身部分：采用優質干板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的外向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高密度纖維外貼進口防火板進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。實訓桌配有抽屜，用于放置說明書及一些比較精密的量具等。實訓桌上部配有壓縮機零件盒，方便學生在拆裝過程中，避免學生在拆裝過程中壓縮機精密零件的丟失或劃傷。
4、可完成的實訓項目：
①常用鉗工工具及量具的使用；②活塞式制冷壓縮機整機的拆卸和裝配；③活塞連桿組以及曲軸的拆卸和裝配；④汽缸蓋閥板組的拆卸和裝配；⑤活塞式制冷機間隙和磨損的測量；⑥壓縮機組裝后的試運轉。
3.安裝、培訓要求：該設備需要安裝調試，現場培訓該設備的使用方法，注意事項及如何保養。
