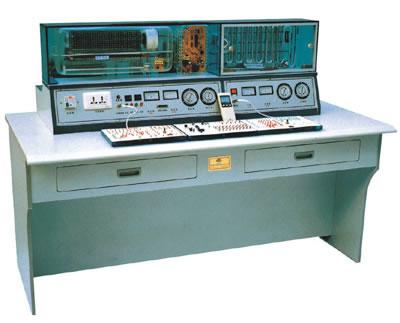

TY-9920G型變頻空調制冷制熱實驗設備適用于大中專院校職業學校、技校等。制冷制熱實驗室設備采用了變頻技術，先鋒單相交流電源經整流橋整流成直流電，又經三相逆變橋把直流電“逆變”成頻率任意可調的三相交流電，自動控制壓縮機的速度，達到節能的目的。另外新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。
　　為了克服冰箱、空調溫度顯示的問題，第七代產品又增加了教師故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷制熱系統中各關鍵點的溫度。
　　 　一、TY-9920G型變頻空調制冷制熱實驗設備-主要技術參數與功能：
　　1.工作電源AC220V±10%，50H2。
　　2.遙控距離8m，角度90度。
　　3.噪聲：內機37-44dB，外機是55-65dB。
　　4.環境溫度-10℃到40℃。
　　5.相對濕度≤85%(25℃)。
　　6.輸入功率<1KVA
　　7.實驗臺規格1600×700×1180mm
　　8.環境溫度100C到400C。
　　9.人身安全保護功能：該設備具有漏電保護裝置，地線浮空。
　　10.壓縮機功率： 空調：1ph 冰箱：1/10ph
　　制冷劑類型： 空調：R22 冰箱：R12
　　11.具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。
　　12.具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。
　　13.具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。
　　14.純軟件模擬仿真制冷、制熱全過程。
　　15.具有電腦板故障演示功能(演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件)
　　16.利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。
　　17.利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。
　　18.演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。
　　19.將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。
　　20.空調器在遙控模式下能自動開機、自動關機。
　　21.具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。
　二、TY-9920G型變頻空調制冷制熱實驗設備-空調電腦板故障操作說明
　 (一)手控操作：
　    1.HK2開關是手控與遙控功能轉換開關
　    2.HK2手控狀態時空調器工作時間不能超過30分鐘。
　    3.HK1是在HK2手控狀態下控制空調器制冷，制熱功能。
　 (二)遙控操作：
　    1.HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。
　    2.遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。
　    3.LD2綠燈亮時壓縮機工作狀態。
　    4.LD3黃燈亮是制熱狀態指示。
　    5.故障開關K1到K12是在遙控模式下才能進行故障演示。
　    6.HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。
     (三)故障演示說明
　    1.遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。
　    2.遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。
　    3.整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。
　    4.整機不工作：將故障開關K4斷開，無直流12V電源輸出。
 　   5.整機不工作：將故障開關K5斷開，無直流5V電源輸出。
 　   6.內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。
　    7.空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。
　    8.空調不工作：將故障開關K9斷開，晶振不工作。
　    9.峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。
　   10.遙控失靈：將故障開關K11斷開，無傳感信號輸入。
    (四)變頻空調操作(定速空調無此功能)
　   1.空調器開始工作時頻率為30HZ。
　   2.UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。
　   3.空調器頻率越高制冷、制熱越快，壓縮機旋轉越快，反之相反。
　   4.變頻范圍：30Hz到110Hz。
　三、TY-9920G型變頻空調制冷制熱實驗設備-部分軟件演示項目(詳見全套演示軟件)
　  空調冰箱系統流程實習項目：
　   1.普通單門電冰箱系統流程
　   2.雙門直冷式電冰箱制冷系統流程
　   3.雙門間式電冰箱制系統流程
　   4.單門直冷式電冰箱電控系統流程
　   5.雙門間冷式電冰箱電控系統流程
　   6.熱敏電阻溫控器系統流程
　   7.GR204EIC溫控器系統流程
　   8.BCD-125W型風冷電子溫控雙門雙溫電冰箱
　   9.典型直冷雙系統電冰柜制冷系統原理實驗
　   10.典型直冷雙系統電冰箱電路原理實驗
　   11.電冰箱雙制冷系統原理實驗
　   12.風冷單系統電子溫控電冰箱控制原理實驗
　   13.分體式熱泵型空調器系統流程
　   14.分體式熱泵型空調電控器系統流程
　   15.窗式電泵型空調器電控系統流程
　   16.風冷柜式空調器電控系統流程
　   17.電冰箱動態演示系統
　   18.分體式熱泵型空調器動態演示系統
　   19.東芝窗式空調器電路實驗
　   20.分體空調控制電路實驗
　   21.海爾一拖二空調器制冷系統實驗
　   22.三門豪華型電冰箱電路原理實驗
　   23.萬寶無霜電冰箱電路原理實驗
　   24.微電腦控制程序實驗
　   25.一拖三式制冷循環實驗
　   26.一拖四式制冷循環實驗
　溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TY-9920G型變頻空調制冷制熱實驗設備貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TY-9920G型變頻空調制冷制熱實驗設備；
　　2.設備質保：騰育將為各采購單位提供TY-9920G型變頻空調制冷制熱實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
　　3.設備退換貨：各采購單位單方面原因導致的TY-9920G型變頻空調制冷制熱實驗設備選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受；
        4.設備貨期：TY-9920G型變頻空調制冷制熱實驗設備的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系；
        5.如采購單位對TY-9920G型變頻空調制冷制熱實驗設備有任何疑問或想了解更多家用電器實訓裝置系列請致電：021-62278396,由本公司專業技術人員為您解答相關技術咨詢。
