TY-99GC型全遙控彩電原理與技能實訓考核裝置

一、TY-99GC型全遙控彩電原理與技能實訓考核裝置產品特點
　　目前，電視機市場正實現從CRT向LCD液晶的轉型，隨著中國經濟的發展和人民生活水平的提高，液晶電視因具有畫面清晰，耗電低，環保，以及占空間小等優點而成為人們購買電視機的首選。
　　但是隨著大量液晶電視機的推出以及技術的不成熟性，使得液晶電視的維修量迅速增多，而另一方面專業從事液晶維修的人才卻少之又少，針對這一現象，本公司特推出液晶電視維修實訓平臺，旨在通過此平臺，造就一批液晶電視維修方面的專業人才，本平臺就是為了滿足各類中、高等院校電子類實訓基地以及電子類職業培訓機構為培養家電維修高技能人才而精心設計的。
　　本實訓平臺遵循從實際出發的原則，做到直觀、實用、易學易懂，讓學生在輕松的試驗中以盡快的時間切實掌握液晶電視維修技術與技巧，能夠獨立完成維修與維護。使學生成為具有較高的平板顯示理論知識，同時具有非常卓越平板顯示實踐動手能力的復合型人才。
　

二、TY-99GC型全遙控彩電原理與技能實訓考核裝置設備結構
　　1.控制及交流電源部分
　　(1)提供單相交流電源、線間直接短路自動保護裝置、漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源、具有實驗室管理系統、帶密碼開機和定時關機功能。
　　(2)提供～220V插座2只，為外部?jī)x器提供工作電源
　　2.直流電源部分
　　(1)穩壓電源，二路輸出電壓均為0-30V
　　(2)開關電源：+5V，+24V、12V
　　(3)燈管測試高壓電源：配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能
　　(4)控制程序?qū)懭刖幊萄b置
　　(5)高清彩色電視信號發生器(校方自備)：
 　　*采用大規?？删幊踢壿嬁刂破骱途哂邢袼丶?jí)算法的高清晰度彩色信號源
 　　*有著圖象清晰、時序精確(圖形中心和邊框可精確定位到一個像素)
 　　*采樣率高(74.25MHZ和148.5MHZ)
 　　*色彩準確(每一種基色采樣8位，三基色共24位)
 　　*具有十種顯示圖形和五種顯示模式、兩種信號格式(VGA、YpbPr)接口輸出
　 　*圖形選擇有“自動”和“手動”兩種方式
　　3.顯示模式(高清四種、標清一種)
　　(1)1920×1080P60(參考SMPTE274M，SMPTE294M，SMPTE260M)
　　(2)1920×1080I60(參考SMPTE274M，SMPTE294M，SMPTE260M)
　　(3)1920×1080I50(參考SMPTE274M，SMPTE294M，SMPTE260M)
　　(4)1280×720P60(參考ITU-R BT，709/ SMPTE296M) 標清(DVD)
　　(5)720×483P60(參考ITU-R BT。1358)
　　4.顯示圖象共10幅(其中720×483P60 無⑨ )
　　彩條(75/0/75/0) 白光柵(75) 紅光柵(75) 綠光柵(75) 藍光柵(75) 黑光柵 12級階梯 十字中心及顯示幅值(90、95、100) 四階棋盤 彩色棋盤
　　5.掃描、信號格式及參照標準：
　　(1)高清掃描同步為雙極三電平，參照(SMPTE相關標準及有關國標)
　　(2)標清掃描同步為單極性負極電平
　　(3) VGA信號(R、G、B、H、V)，為標準VGA電平1V-pp
　　(4) Y pb Pr信號(參照ITU以及國家SJ/T相關標準)標準彩條信號為1Vp-p
　　(5) Y pb Pr由R、G、B信號變換，4、4、4采樣

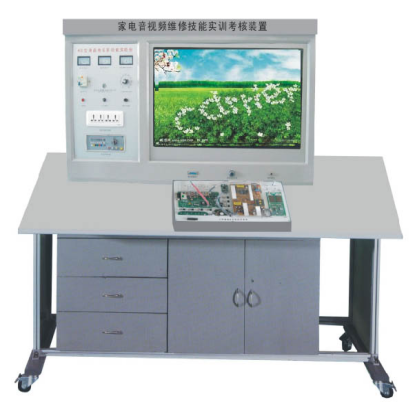

　　實訓桌：整體結構采用冷軋鋼板成型，表面酸洗磷化，靜電噴塑，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。下面配有儲物柜，便于放置工具等。平臺尺寸:長×寬×高為1200mm×650mm×750mm
　　6.液晶電視技術指標：
　　(1)顯示器尺寸：32寸
　　(2)對比度：400：1;分辨率：1920×1080;反應時間：<16 ms;.屏幕亮度：500cd/㎡;視角：178度;屏幕比例：16∶9;制式：NTSC/PAL/SECAM;輸入：YPbPr;VGA;HDMI;AV;USB環境溫度：5℃～35℃;相對濕度：≤85%(25℃)。

溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TY-99GC型全遙控彩電原理與技能實訓考核裝置貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TY-99GC型全遙控彩電原理與技能實訓考核裝置
　　2.設備質保：騰育將為各采購單位提供TY-99GC型全遙控彩電原理與技能實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修;
　　3.設備退換貨：各采購單位單方面原因?qū)е碌腡Y-99GC型全遙控彩電原理與技能實訓考核裝置選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受;
　　4.設備貨期：TY-99GC型全遙控彩電原理與技能實訓考核裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系;
　　5.如采購單位對TY-99GC型全遙控彩電原理與技能實訓考核裝置有任何疑問或了解更多家用電器實訓裝置系列請致電：021-62278396,由本公司專業技術人員為您解答相關技術咨詢。
