TYX-63B型單片機控制功能實訓考核裝置

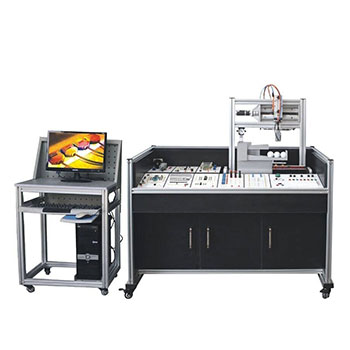

　　單片機控制功能實訓考核裝置采用烤漆鋼板制作的臺式結構。實訓臺的抽屜柜用于存放實訓模塊，抽屜柜與臺面之間布置實訓模塊安裝支架，上一層是工作臺臺面。用于技能競賽時在臺面上放置設備安裝底板，在底板上安裝試題擬定的單片機控制裝置需要的模塊，連接控制電路，編寫的控制程序輸入單片機后，按下運行指令開關，單片機控制裝置就按程序運行。

　　放置在單片機實訓室中，這就是一張實訓臺。當講解理論或?qū)嵱?xùn)項目中的相關知識時，可以當做課桌;當需要進行實際操作時，將臺面打開，就露出放置在安裝支架上的模塊，在需要的實訓模塊間按實訓要求連接電路，編寫控制程序，就可以按照設計的實訓項目進行單片機技術的教學。模塊之間聯接靈活，加深對單片機原理理解 , 能夠完成 I/O 實訓， A/D 實訓， D/A 實訓， LED LCD 點陣模塊等。

　一、TYX-63B型單片機控制功能實訓考核裝置-技術指標

　　1. 輸入電源：單相 AC 220V±10% ( 50Hz

　　2. 輸出電源： DC±12V±5 % /1A

　　DC±5V±5 % /1A

　　DC24V±5 % /1.5A

　　3. 溫度： -10 ～ 40 ℃;環境濕度： ≤90% ( 25 ℃)

　　4. 外形尺寸：約 1225mm×690mm×820mm ( L×W×H )

　　5. 整機功耗： ≤0.5kW

　　6. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

　二、TYX-63B型單片機控制功能實訓考核裝置-總體結構

　　本設備采用實訓桌加實訓模塊的結構設計、模塊采用標準結構，互換性強;按輸入，輸出，數據轉換等功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。

　　本設備的每個模塊都具有兩種接線方式，一種為電子連線接法， 8 位數據總線時還可以用杜邦線排線連接。整個連接過程方便快捷。對于具有干擾性質的元件，全部采用光電隔離裝置隔離，確保系統的安全穩定。
