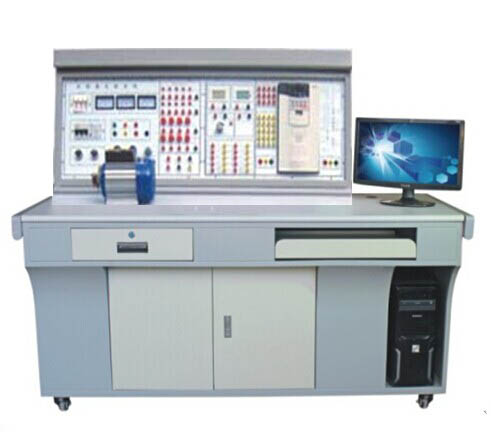

TYX-1型變頻調速技術實訓裝置

　　本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱 FR-A540-0.75K 變頻器(用戶也可選用其它品牌的變頻器，價格另議)，帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

　一、TYX-1型變頻調速技術實訓裝置技術性能

　　1. 輸入電源：三相四線(或三相五線)～ 380V±10% 50Hz

　　2 . 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度< 85%( 25℃ )

　　3 . 裝置容量：< 0.5KVA

　　4 . 重 量：< 110Kg

　　5 . 外形尺寸： 1600mm × 750mm × 1300mm

　　6 . 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

　二、TYX-1型變頻調速技術實訓裝置-裝置組成

　　實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量 / 模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。

　　(一)控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)

　　1 . 交流電源控制單元

　　三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

　　提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。

　　2 . 直流電源、直流電壓 / 電流表、邏輯輸出及指示等

　　直流電壓： 0 ～ 10V 可調輸出;直流電流： 4 ～ 20mA ;直流數字電壓表 / 電流表;電壓表量程 0 ～ 200V 、輸入阻抗為 10M Ω 、精度 0.5 級;電流表量程 0 ～ 200 mA 、精度 0.5 級;同時設點動、自鎖按鈕、邏輯開關、直流 24V 繼電器、 1K 電位器。

　　3 . 繼電接觸實訓組件

　　提供交流接觸器 3 只、時間繼電器 1 只，以上器件所有端子均已引至面板上，完全由操作者自由 布線，實訓特點明顯。

　　4 . 變頻器實訓模塊

　　裝置采用三菱 FR-A740-0.75K 高性能變頻器，三相 380V 交流供電，內置 EMC 濾波器，輸出功率 0.75KW 。集成 RS485 通訊接口，具有 V/F 控制、無傳感器矢量速度 / 轉矩控制、閉環高精度轉矩 / 速度 / 位置控制等工作模式;集成 12 路數字量輸入 /9 路數字量輸出， 3 路模擬量輸入 /2 路模擬量輸出;具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。

　　變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。

　　(二)三相鼠籠異步電機：交流 380V/△

　　(三)電機導軌及光電編碼器一套

　　(四)實訓桌

　　實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖)，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

　　溫馨提示：
　　1.設備驗收：各采購單位收貨時請檢查TYX-1型變頻調速技術實訓裝置貨品的外觀，核實本裝置的數量及配件，拒收處于受損狀態的TYX-1型變頻調速技術實訓裝置;
　　2.設備質保：騰育將為各采購單位提供TYX-1型變頻調速技術實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修;
　　3.設備退換貨：各采購單位單方面原因?qū)е碌?span style="font-size: 13.3333px; text-align: center;">TYX-1型變頻調速技術實訓裝置選型錯誤或購買本裝置的數量錯誤，造成本裝置的退換貨要求，將不被接受;
　　4.設備貨期：TYX-1型變頻調速技術實訓裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與騰育的銷售人員聯系;
　　5.如采購單位對TYX-1型變頻調速技術實訓裝置有任何疑問或想了解更多PLC可編程控制器實訓裝置系列請致電：021-62278396，由本公司專業技術人員為您解答相關技術咨詢。
